兩箱式冷熱沖擊試驗箱的工作原理

編輯：廣東星拓環境試驗設備科技有限公司 2020-10-18　

 兩箱式冷熱沖擊試驗箱我們也稱溫度沖擊試驗箱、高低溫沖擊試驗箱，它主要用于檢測儀器、儀表、機械、電工、電子產品整機及零部件等在耐寒、溫度快速變化或漸變條件下的適應性，以便對試驗品在擬定環境條件下的性能、行為作出分析及評價，得到結果可作為改進重要的依據。冷熱沖擊試驗箱通過高低溫的交替變化，檢測樣品的電性能和機械耐久性的變化情況從而篩選出試驗品結構上的缺陷，如包裝密封不佳、引線焊接不良、塑料裂縫等情況。下面東莞市星拓環境試驗設備有限公司對兩箱式冷熱沖擊試驗箱的工作原理進行一個簡單解讀。

    兩箱式冷熱沖擊試驗箱工作原理：試驗箱通過機組的加熱系統和制冷系統，分別產生一個高溫環境和一個低溫環境，根據溫度沖擊試驗的相關要求，將被試驗品放入指定溫室的載物籃內，待兩溫室達到預設溫度且穩定時，通過傳動機構牽動載物籃，實現籃內被測元件在高低溫室間的移動。移動過程中高低溫室相通，被測元件也由高溫或低溫狀態進入另一溫室，所以會有大量冷熱負荷帶入，機組要通過制冷系統或加熱系統迅速恢復到各溫室預定溫度。當被測元件所在溫室溫度長時間保持穩定后，再經過傳動機構將載物籃反向牽動，把被測元件帶回原溫室，同樣須迅速恢復到預定溫度，當溫度再次長時間穩定后，再重復上述操作，完成多次溫度循環沖擊試驗。

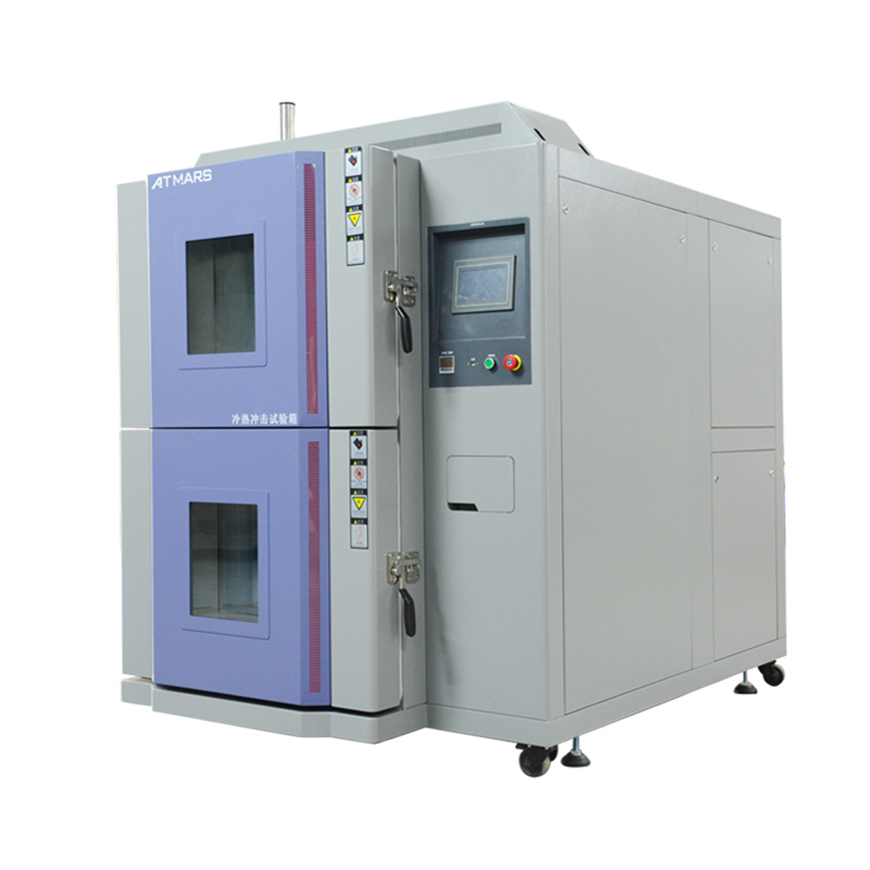

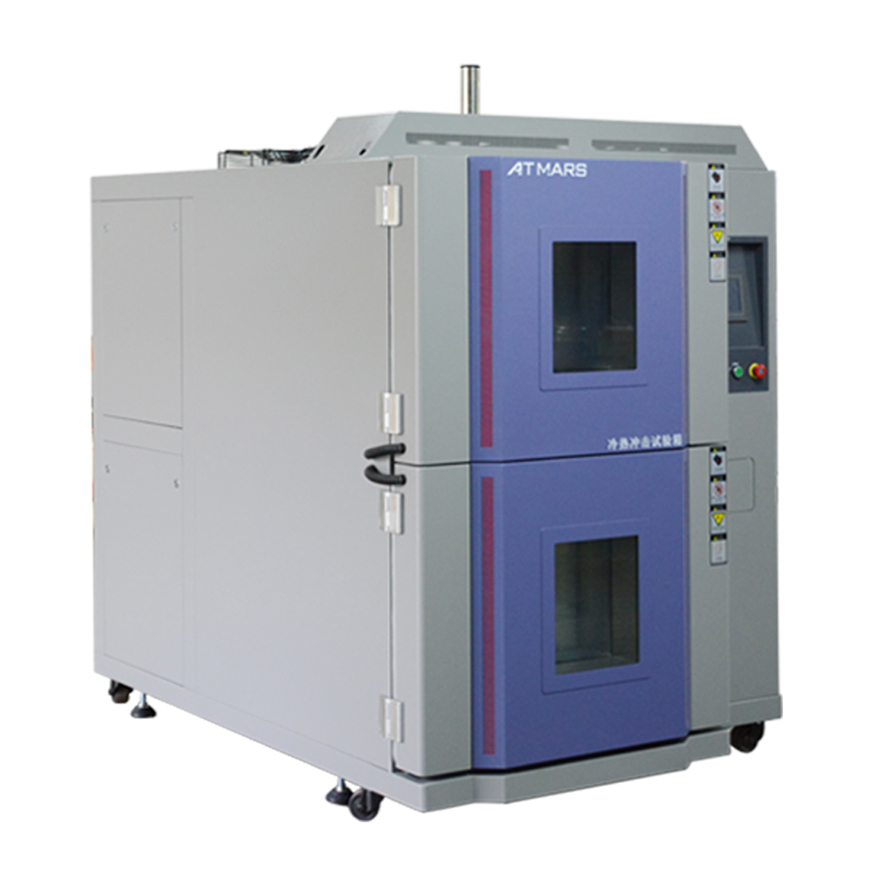

    兩箱式冷熱沖擊試驗箱結構上劃分為制冷系統、加熱系統、傳動系統和電氣控制系統四部分，東莞市星拓環境試驗設備有限公司生產的冷熱沖擊試驗箱箱體采用兩箱縱向布置，此種布置方式整體結構簡單，降低了載物籃在兩溫室間運動時發生故障的可能性。傳動系統采用氣壓傳動裝置，而且便于載物籃和元件移動速度的調節，實現了試驗品在高低溫室間的快速溫度沖擊。
